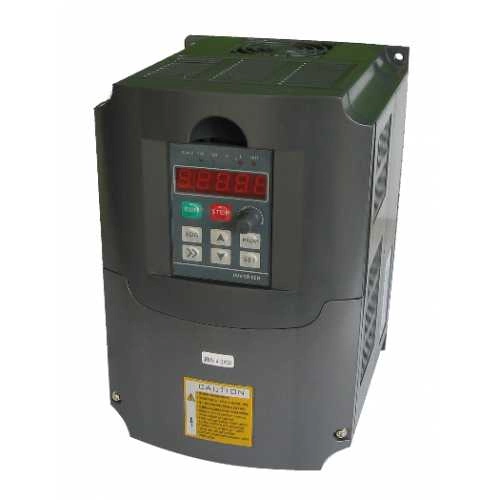

Частотные преобразователи и их выбор.
Частотные преобразователи и их выбор.
Частотный преобразователь позволяет регулировать скорость вращения шпинделя/эл. двигателя, сделать его ход плавным, снизить износ подвижных деталей и продлить жизненный цикл силового механизма. Но все это актуально, если выбор частотного преобразователя сделан правильно.
Сфера использования
Использование частотных преобразователей
Частотный преобразователь (далее ЧП) используется в системе асинхронных двигателей. Последние, в свою очередь, встречаются в разных промышленных, производственных, технологических системах оборудования, что определяет и широту применение их.
Основная задача чп – оптимизация питания шпинделя/эл. двигателя с учетом его индивидуального режима работы. Это нужно для обеспечения эффективности безопасности стабильности функционирования двигателя.
Необходимость привлечения чп продиктована отсутствием у асинхронных электромоторов простого эффективного способа регулирования вращательной скорости. Сегодня она выполняется через изменение одного из 3 параметров:
-скольжения
-частоты
-количества пар полюсов
При помощи чп (его еще называют приводом для электродвигателя) пользователю удается достичь оптимизации частоты тока с соблюдением оптимальных параметров короткозамкнутого асинхронного мотора.
Как работает чп?
Основные задачи, которые являются и достоинствами чп сводятся к 3 важным пунктам:
1. Экономия потребления энергии во время использования оборудования.
2. Повышение эксплуатационных характеристик электродвигателя (плавный запуск, регулируемая скорость).
3. Предупреждение перегрузок, способных вывести технику из строя или спровоцировать серьезную аварию из-за разрыва цепочки технологического процесса.
Для их выполнения в устройстве задействованы инвертор и конденсаторы. Первый выпрямляет входное напряжение (в зависимости от количества фаз может меняться в пределах 220–380 В), сохраняя пульсации. Вторые сглаживают и фильтруют выпрямленное напряжение. Инвертор выполняется из диодных мостов.
Эффективность работы оборудования, правильность его использования, даже ресурс мотора будет зависеть от верного выбора чп. В процессе поиска, если вы хотите купить чп, который отработает вложенные средства, следует учитывать следующие параметры работы подключаемого механизма:
- мощность
- тип электродвигателя
- диапазон регулировки вращательной скорости (точность регулирования)
- поддержание момента силы на валу.
Это база, на которой строится выбор чп. Есть и другие параметры, на которые нужно ссылаться, чтобы «попадание» было максимально точным. Это размеры, форма, расположение систем управления на двигателе. Работа с ним должна быть не только результативной, но и удобной.
Выбор чп по мощности
Выбор чп по мощности электропривода – ключевое условие поиска подходящего инвертора, которое задает соответствие его характеристик уровню предполагаемой будущей нагрузки. В поисках можно ориентироваться на равенство показателей – отдавать предпочтение чп, рассчитанному на ту же мощность, что значится в паспорте электродвигателя.
Этот выбор чп по мощности двигателя будет правильным и обоснованным при соблюдении 2 условий:
-нагрузка на вал будет условно стабильной (без динамичных изменений)
-частота тока не превысит номинального значения (установленного для чп и электродвигателя).
В случаях, когда эти требования соблюсти невозможно (равно как и в других ситуациях) следует выполнять расчет и выбор чп от максимального уровня тока, который потребляет подключаемый привод с учетом его допустимых перегрузок.
Выбор чп по питающему напряжению:
- на обычную трехфазную сеть (с напряжением 380 В);
- однофазную сеть (220 или 240 В)
Одно из преимуществ чп – способность обеспечивать плавное вращение вала шпинделя/электродвигателя без потери времени на смену режимов его работы.
Как и отключение двигателя от питания, данный процесс занимает некоторое время, непозволительно длительное для отдельных задач. Использование чп при условии правильного его выбора сводит временные потери при торможении и полной остановке работы оборудования к минимуму.
Выбор чп по способу управления электродвигателем
В зависимости от условий площадки, степени сложности технологических процессов, в которых используются электродвигатели и других важных моментов (хотя бы удобства оператора) подбирается и способ управления чп.
Варианты:
-с пульта
-через использование клемм цепей управления
-кнопками
-переключателями
-автоматически с компьютера
-потенциометрами.
Все перечисленные способы управления доступны при выборе чп для работы в различных режимах – на фиксированных вращательных скоростях или с плавным изменением частоты оборотов.
Эксплуатационные особенности чп
Наряду с техническими параметрами выбора частотного преобразователя, следует учитывать и другие его характеристики. В частности, качество защитных элементов и функций, требования по монтажу устройства, сложность установки чп, его подключения к автоматизированной сети для задачи настроек, дружелюбность интерфейса, наличие индикаторов различных параметров и т. д. Все это имеет значение для эффективной работы оборудования.
Окупаемость вложений зависит не только от подбора, но и от программы обслуживания при эксплуатации частотного преобразователя.
Что включает такая программа:
-регулярную чистку от пыли
-контроль рабочих параметров (температура, напряжение)
-проверка уровня запыленности, соблюдение температурно-влажностного режима в помещениях установки оборудования.
Частотному преобразователю нужна хорошая вентиляция, защита от грызунов (регулярная обработка помещений), ровная площадка (предупреждение вибраций). Ему «противопоказаны» попадание прямых лучей солнца, размещение поблизости от горючих и взрывоопасных материалов.
Внимание! Важная информация! Настройка частотного преобразователя сводится к установке основных параметров для конкретного шпинделя/эл. двигателя. Нельзя новый частотный преобразователь сразу подключать к шпинделю/ эл. двигателю, даже если вы знаете, что заводские настройки чп по частоте соответствуют вашему шпинделю/ эл. двигателю, т.к. есть и другие очень важные параметры настройки чп, которые подходят не для каждого шпинделя/ эл. двигателя (например, ток, напряжение). При несоблюдении этого правила вы можете вывести из строя как шпиндель/ эл. двигатель, так и сам частотный преобразователь за несколько секунд работы, при чем защита чп может не успеть сработать если параметры настроек чп будут сильно расходиться с номинальными характеристиками шпинделя/эл. двигателя.
