Проверка LPT порта ПК

Диагностика LPT порта на WinXP /Win7.

При возникновении проблем с подключением контроллеров для управления приводами с ЧПУ через LPT порт, необходимо произвести диагностику всех пинов порта. В зависимости от того, какая операционная система установлена на ПК – выбираем программу:

Для Windows XP - программа XPlpt (работает без установки);

Для Windows 7 - программа Wndlpt (требует установку).

Приготовьте мультиметр и установите режим измерения напряжения до 20 В. Также потребуется два отрезка провода с зачищенными от изоляции концами (подойдут проводники от витой пары).

В системном блоке ПК оставляем подключенным LPT кабель и перезагружаем ПК. После перезагрузки запускаем программу для проверки LPT порта. Ниже приведена распиновка LPT по сигналам для контроллеров систем с ЧПУ.

Будем проверять пины с 1 по 17 (это будут плюсовые контакты). Минусовые контакты с 18 по 25 (соединены между собой).

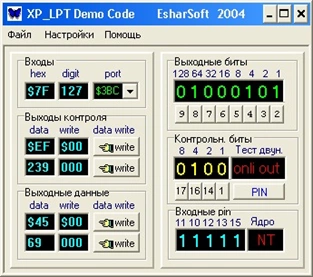

Для XP, в программе xplpt нажимая кнопочки с 1 по 17, соответствующие пинам порта, проверяем появление питания на контактах LPT кабеля. Когда в программе напротив пина установлено значение 0, то питание на данном пине должно быть в пределах +0…+1 вольт. При установке значения 1 – на контакте соответствующего пина должно появиться напряжение в пределах +3…+ 5 вольт. Если этого не происходит, то проверьте, правильно ли выставлен порт в программе. В данном примере это порт $3BC. Учтите, что пины 10, 11, 12, 13, 15 всегда находятся под напряжением + 3…+ 5 вольт.



Для Windows 7 в программе winlpt перейдите во вкладку «сигналы» и поочередно устанавливая галочки у каждого пина проверяем наличие напряжения +3…+5 вольт на контактах LPT кабеля, как по инструкции выше для Windows XP.



Ссылка на программу XPlpt в открытом доступе
Ссылка на программу Wndlpt в открытом доступе
