Виды направляющих для станков
Линейные направляющие гравировальных и станков а также для лазерного оборудования, лазерных станков делим на три типа: Рельсовые направляющие
Цилиндрические направляющие
В схеме фрезерно гравировальных станков и лазерных станков часто используют линейные направляющие фирмы HIWIN (Германия, Тайвань).

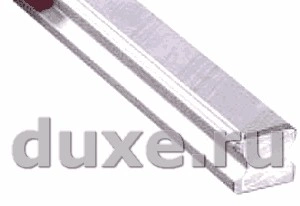

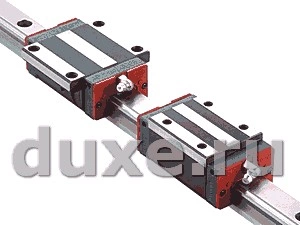

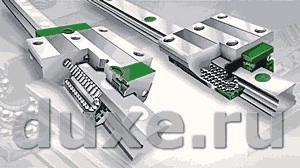

Линейные направляющие рельсового типа это профиль сложной формы с четырьмя канавками - дорожками качения, и перемещающиеся на нем один или два линейных подшипника (каретки - блоки).
сами рельсы изготавливаются из качественных сталей + качественная механическая обработка + термозакалка. Крепеж направляющих к станине посредством болтов через резьбовые отверстия в рельсе.

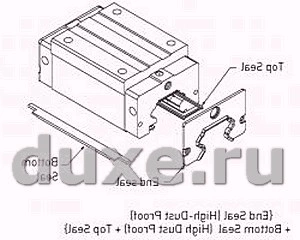

Линейный подшипник (блок, модуль) достаточно сложной конструкции, корпус в котором выполнен механизм циркуляции элементов качения, система удержания шариков для предотвращения их выпадения из каретки при снятии ее с рельса, уплотнения для защиты от пыли, смазочный ниппель.

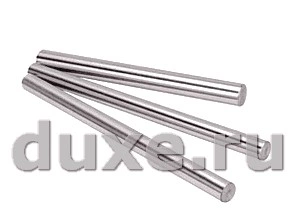

Цилиндрические направляющие это круглый, шлифованный пруток + шариковая втулка в алюминиевом или стальном корпусе, зафиксированную пружинными кольцами.
Линейные модули - каретки обеспечивают плавность перемещения и высокую точностью. а также обладают низкими потерями на трение. Для уменьшения веса подвижных частей линейные блоки изготовлены из алюминия.

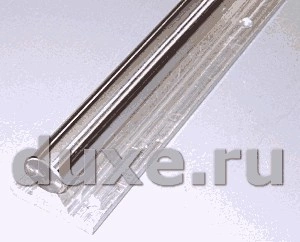

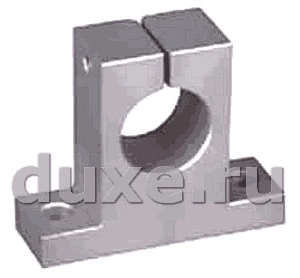

Линейные блоки перемещаются по прецизионным- полированным цилиндрическим направляющим - валам. Цилиндрические направляющие могут быть дух опорные или имеют опору по всей длине.
Цилиндрические направляющие
В схеме фрезерно гравировальных станков и лазерных станков часто используют линейные направляющие фирмы HIWIN (Германия, Тайвань).
Линейные направляющие рельсового типа это профиль сложной формы с четырьмя канавками - дорожками качения, и перемещающиеся на нем один или два линейных подшипника (каретки - блоки).
сами рельсы изготавливаются из качественных сталей + качественная механическая обработка + термозакалка. Крепеж направляющих к станине посредством болтов через резьбовые отверстия в рельсе.
Линейный подшипник (блок, модуль) достаточно сложной конструкции, корпус в котором выполнен механизм циркуляции элементов качения, система удержания шариков для предотвращения их выпадения из каретки при снятии ее с рельса, уплотнения для защиты от пыли, смазочный ниппель.
Цилиндрические направляющие это круглый, шлифованный пруток + шариковая втулка в алюминиевом или стальном корпусе, зафиксированную пружинными кольцами.
Линейные модули - каретки обеспечивают плавность перемещения и высокую точностью. а также обладают низкими потерями на трение. Для уменьшения веса подвижных частей линейные блоки изготовлены из алюминия.
Линейные блоки перемещаются по прецизионным- полированным цилиндрическим направляющим - валам. Цилиндрические направляющие могут быть дух опорные или имеют опору по всей длине.
